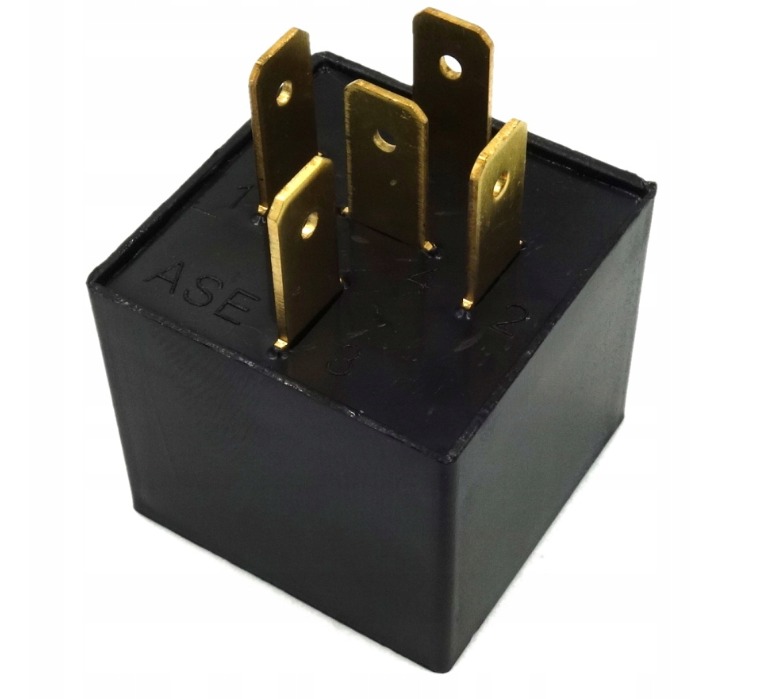

PRZEKAŹNIK SAMOCHODOWY WYDŁUŻAJĄCY ASE 3SRP1500 24V

symbol: MP-2307

Specyfikacja

• Sterowanie cewki: 18-33V
• Maksymalny prąd: 15A (max 400W)
• Regulacja czasu wydłużenia: od 10s do 1500s (25min)
• Min. czas trwania sygnału sterującego: 0,1s
• Liczba konektorów: 5 szt.
• Szerokość konektorów: 6,3mm
• Klasa szczelności: IP65
• Praca w zakresie temperatur: od -30°C do +70°C

• Zasada działania
• Po pojawieniu się sygnału sterującego (+24V) na wejściu sterującym 1, przekaźnik zwiera styki robocze 3 i 5.
• W czasie podawania sygnału sterującego styki 3 i 5 pozostają zwarte.
• Po zaniku sygnału sterującego na wejściu sterującym 1 styki 3 i 5 pozostają zwarte jeszcze przez ustalony czas (od 10s do 1500s).
• Jeśli po zaniku sygnału sterującego, w doliczonym czasie, ponownie pojawi się sygnał sterujący przekaźnik powróci do stanu "2)"
•
• Po pojawieniu się sygnału sterującego (+24V) na wejściu sterującym 1, przekaźnik zwiera styki robocze 3 i 5.
• W czasie podawania sygnału sterującego styki 3 i 5 pozostają zwarte.
• Po zaniku sygnału sterującego na wejściu sterującym 1 styki 3 i 5 pozostają zwarte jeszcze przez ustalony czas (od 10s do 1500s).
• Jeśli po zaniku sygnału sterującego, w doliczonym czasie, ponownie pojawi się sygnał sterujący przekaźnik powróci do stanu "2)".
•
• Regulacja czasu

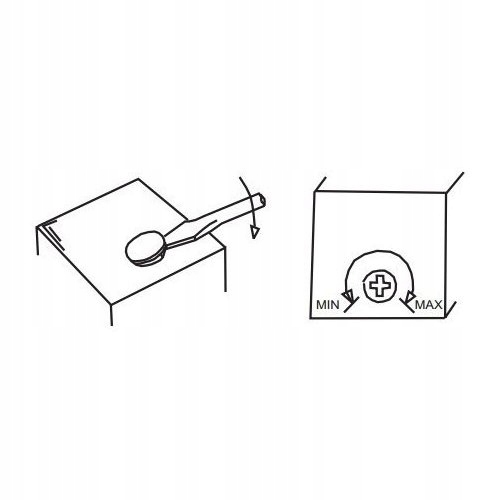

• Regulacja czasu podtrzymania odbywa się za pomocą potencjometru znajdującego się w górnej części obudowy pod zaślepką (płynny zakres 3/4 obrotu).



  UWAGA


  Do regulacji należy używać wyłącznie wkrętaka precyzyjnego płaskiego 2.0 × 50 mm. Użycie innych wkrętaków grozi uszkodzeniem potencjometru, co nie podlega gwarancji.


  .

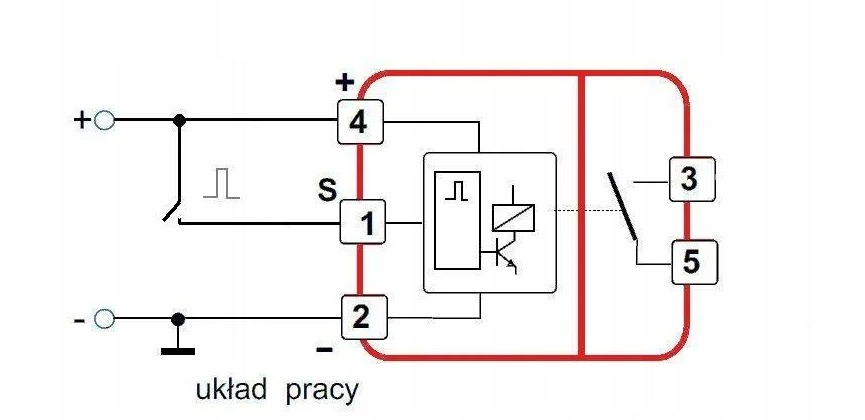

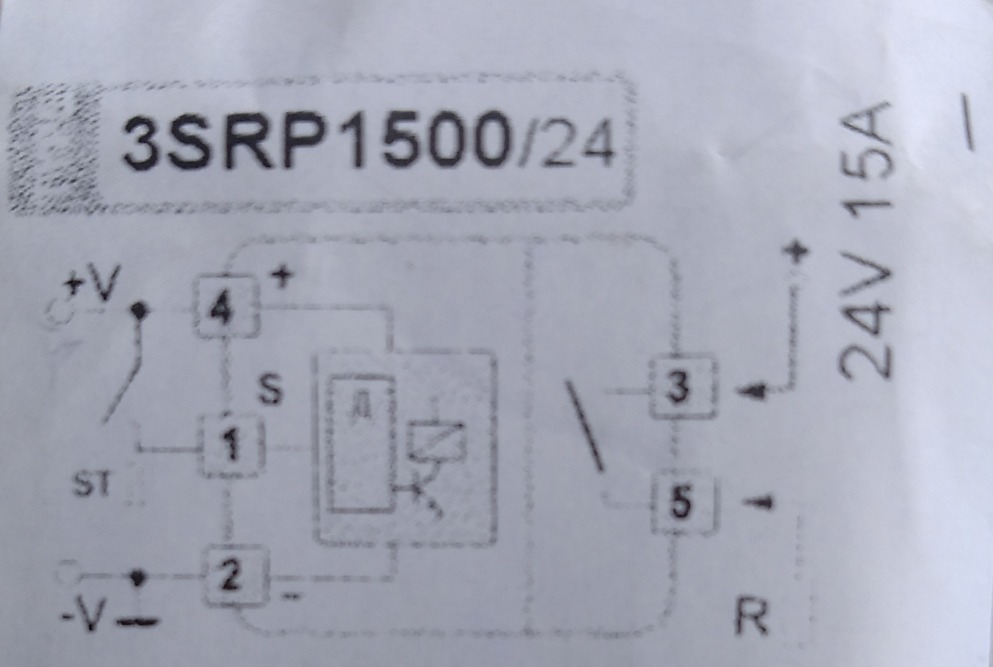

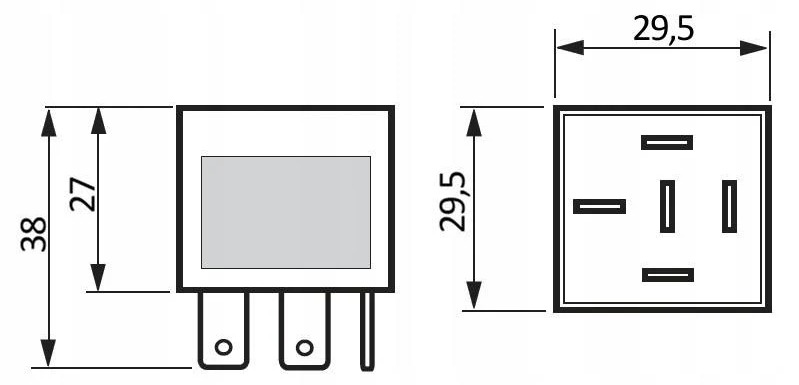

  Opis wyprowadzeń

• 1) Sterowanie "+"
• 2) Zasilanie "-"
• 3) Styk roboczy NO
• 4) Zasilanie "+"
• 5) Styk roboczy NO

• Przekaźnik wymaga stałego zasilania na nóżkach 2 i 4, na nóżkę 1 podajemy sygnał sterujący. Efektem pracy przekaźnika jest zwieranie i rozwieranie styku roboczego NO (nóżki 3 i 5).
